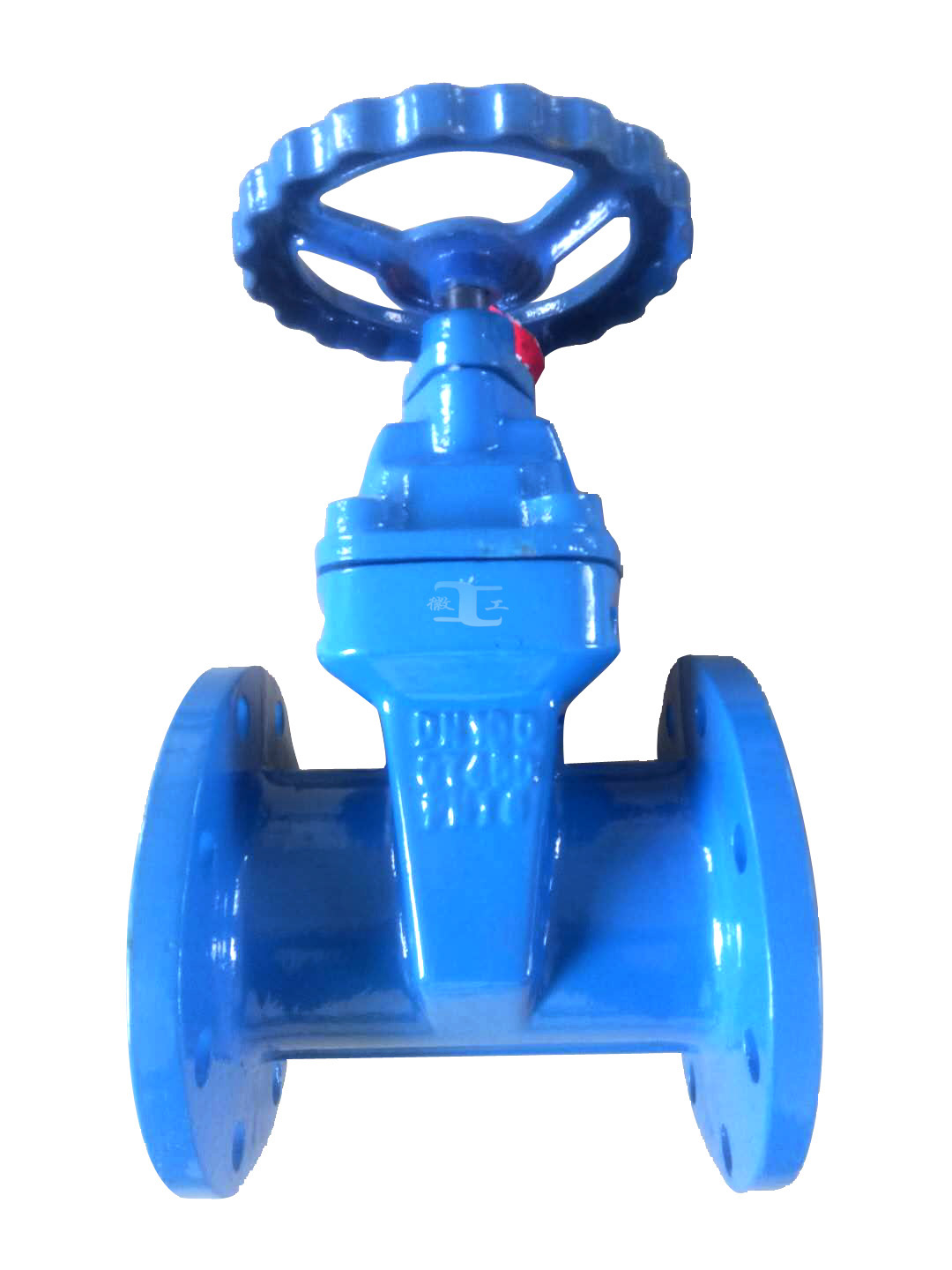

Z45X暗桿軟密封閘閥的詳細信息
Z45X暗桿軟密封閘閥：零用閥門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間。 可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。
Z45X暗桿軟密封閘閥產品特點
1. 整體包膠：軟密封閘閥閘門采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠，壽命。
2. 重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3. 平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4. 耐腐蝕：閘閥內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5. 三“0”密封：閥桿采用三道0型環密封，磨擦阻力小，開關輕巧，不漏水。
產品通用要求：
1、軟密封閘閥規格及類別，應符合管道設計文件的要求。
2、軟密封閘閥的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。
3、軟密封閘閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓；軟密封閘閥關閉狀況下的任何一側應能承受1.1倍閥門工壓值而不滲漏；閥門開啟狀況下，閥體應能承受二倍閥門工壓的要求。
4、軟密封閘閥制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。
Z45X暗桿軟密封閘閥產品主要技術參數：
公稱壓力：1.0～2.5MPa
工作溫度：0～80℃
法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～600mm
適用介質：水、油、氣等
試驗標準：GB13927 AP1598
Z45X暗桿軟密封閘閥產品主要零部件材料：
|
Z45X暗桿軟密封閘閥主要零件材料 |
|
|
名 稱 |
材 料 |
|
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
|
內六角螺栓 |
碳化處理 |
|
密封圈 |
丁腈橡膠 |
|
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閥桿 |
不銹鋼 |
|
“O”形密封圈 |
丁腈橡膠 |
|
止推軸承 |
錫青銅 |
|
螺栓 |
不銹鋼 |
|
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
防塵罩 |
丁腈橡膠 |
|
手輪（傳動帽） |
鑄鐵 |

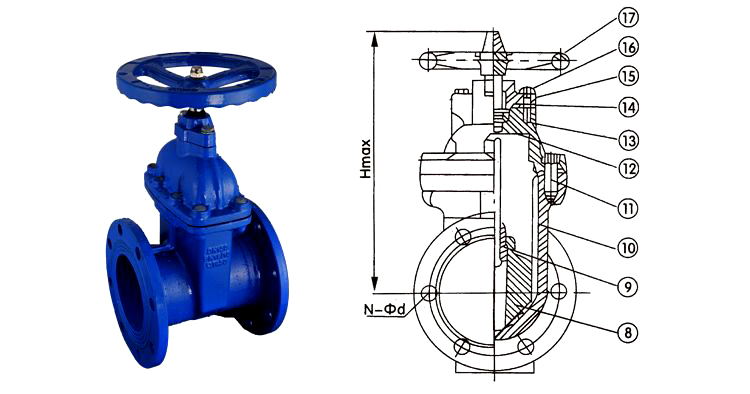

Z45X暗桿軟密封閘閥產品主要外形和連接尺寸：
|
Z45X暗桿軟密封閘閥主要外形和連接尺寸 |
||||||||||||||
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
HA |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
HC |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
