一、產品概述

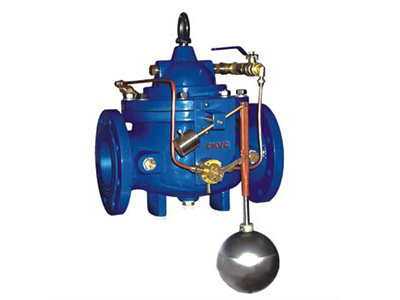

100D定水閥位是一種隔膜式調節水箱和水塔掖面高度的閥門。閥門由浮球控制，當液面達到設定高度時閥門通過相關結構將信號傳遞個水泵，水泵停止供水；當液面底于設定位置時水泵自動供水。該閥動作平穩，有效防止開泵水錘和停泵水錘的產生。避免管道產生過高的壓力。適用于水箱、水塔的自動供水系統。該閥保養簡單、靈活耐用、液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，性能可靠。
二、主要連接尺寸
|
公稱通徑 (mm) |
尺 寸(mm) |
||
|
L |
H |
H1 |
|
|
20 |
150 |
212 |
179 |
|
25 |
160 |
212 |
179 |
|
32 |
180 |
212 |
179 |
|
40 |
200 |
265 |
210 |
|
50 |
203 |
265 |
210 |
|
65 |
216 |
310 |
215 |
|
80 |
241 |
350 |
245 |
|
100 |
292 |
460 |
305 |
|
125 |
330 |
520 |
365 |
|
150 |
356 |
570 |
415 |
|
200 |
495 |
695 |
510 |
|
250 |
622 |
780 |
560 |
|
300 |
698 |
905 |
658 |
|
350 |
787 |
1025 |
696 |
|
400 |
914 |
1080 |
735 |
|
450 |
978 |
1100 |
735 |
