蝶閥類系列
基本信息：
| 加工定制 | 是 | 品牌 | 徽工 | 型號 | D71X-16-DN100 |
| 材質 | 球墨鑄鐵 | 連接形式 | 法蘭 | 結構形式 | 杠桿式 |
| 適用介質 | 水 | 壓力環(huán)境 | 常壓 | 工作溫度 | 常溫 |
| 標準 | 國標 | 流動方向 | 雙向 | 驅動方式 | 手動 |
| 零部件及配件 | 閥體 | 用途 | 疏水 | 類型(通道位置) | 直通式 |
| 口徑 | 50-1200mm | 公稱通徑 | DN50-1200 | 安裝尺寸 | L=43mm |
|
|||||||||||||||||||||||||||||||||

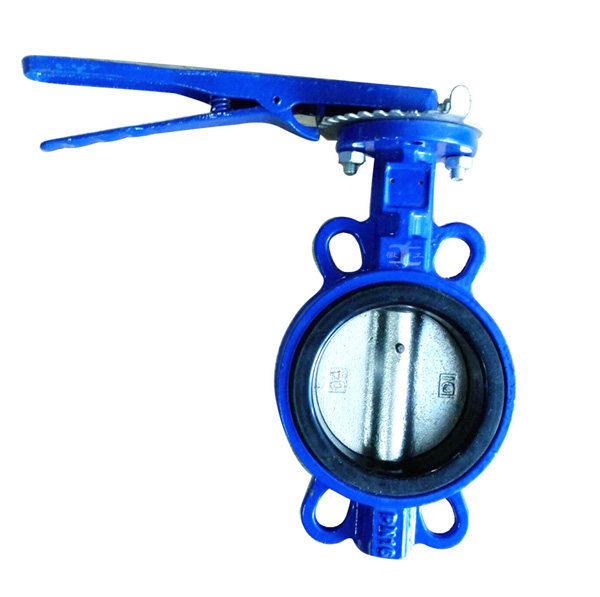

一、D71X/J手動對夾式軟密封蝶閥產品概述
二、D71X/J手動對夾式軟密封蝶閥特點 1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。 2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。 3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。 4、蝶板采用框架結構，強度高，過流面積大，流阻小。 5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。 6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。 7、本閥結構獨特，操作靈活，省力，方便。
三、D71X/J手動對夾式軟密封蝶閥主要技術參數
|
|||||||||||||||||||||||||||||||||
四、D71X/J手動襯膠蝶閥主要零部件材料表：
|
閥體
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
蝶板
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
|
|
閥桿
|
碳鋼鍍鎳磷、不銹鋼
|
|
閥座密封圈
|
天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
|
|
氣動裝置
|
組合件
|
五、D71X/J手動對夾式軟密封蝶閥主要外形及連接尺寸表：
|
公稱通徑(DN)
|
A
|
B
|
C
|
n-Φd
|
H1
|
H2
|
H3
|
D
|
D1
|
|
50
|
140
|
60
|
42
|
4-23
|
80
|
161
|
108
|
52.9
|
120
|
|
65
|
140
|
60
|
44.7
|
4-26.5
|
89
|
175
|
108
|
64.5
|
136.2
|
|
80
|
186
|
65
|
45.2
|
8-18
|
95
|
181
|
128
|
78.8
|
160
|
|
100
|
186
|
65
|
52.1
|
4-23
|
114
|
200
|
128
|
104
|
185
|
|
125
|
254
|
90
|
54.4
|
4-23
|
127
|
213
|
160
|
123.3
|
215
|
|
150
|
254
|
90
|
55.8
|
4-25
|
139
|
226
|
160
|
155.6
|
238
|
|
200
|
296
|
103
|
60.6
|
4-25
|
175
|
260
|
180
|
202.5
|
295
|
|
250
|
384
|
128
|
65.6
|
4-29
|
203
|
292
|
228
|
250.5
|
357
|
|
300
|
384
|
128
|
76.9
|
4-29
|
242
|
337
|
128
|
301.6
|
407
|
|
350
|
501
|
118
|
76.5
|
4-30
|
267
|
368
|
257
|
333.3
|
467
|
|
400
|
501
|
118
|
86.5
|
4-30
|
309
|
400
|
257
|
389.6
|
525
|
|
450
|
533
|
135
|
105.6
|
4-30
|
328
|
422
|
285
|
440.51
|
585
|
|
500
|
1162
|
270
|
131.8
|
4-33
|
361
|
480
|
425
|
491.6
|
650
|
|
600
|
1330
|
320
|
152
|
20-36
|
459
|
562
|
425
|
592.5
|
770
|
