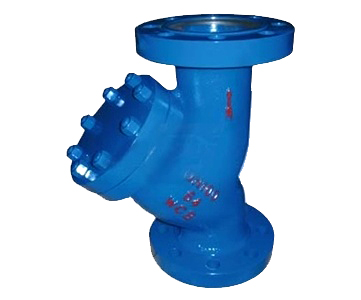

一、SBY III高壓Y型過濾器產品概述
SBY III高壓Y型過濾器通常安裝于水力控制閥等設備的進口端，防止顆粒性雜質進入通道，造成堵塞，使閥門或其他設備失靈而不能正常使用，高壓Y型過濾器是水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。高壓過濾器也適用于空調與通風系統預過濾、潔凈室回風過濾、局部高效過濾裝置的預過濾，具有運行管理方便，過濾速度高，沖洗簡單可靠等優點。
二、SBY III高壓Y型過濾器主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|
1 |
法蘭 |
WCB、不銹鋼 |
|
2 |
閥體 |
WCB、不銹鋼 |
|
3 |
濾網 |
不銹鋼 |
|
4 |
緊固件 |
WCB、不銹鋼 |
|
5 |
墊片 |
金屬石墨 |
|
6 |
排污口 |
WCB、不銹鋼 |
|
7 |
閥蓋 |
WCB、不銹鋼 |
三、SBY III高壓Y型過濾器主要結構圖
四、SBY III高壓Y型過濾器主要技術參數表
|
序號 |
型號 |
SBY III |
|
1 |
口徑 |
DN15-DN600 |
|
2 |
壓力 |
6.4MPa-25MPa |
|
3 |
工作介質 |
天燃氣、合成氣、水、液壓油 |
|
4 |
工作溫度 |
-80℃ - +700℃ |
|
5 |
過濾器精度 |
5-1000μm |
|
6 |
設計制造標準 |
SH3411-1999石油化工泵用過濾器壓力管道規范 |
|
7 |
試驗執行標準 |
API598 |
