排氣閥系列
所屬系列：排氣閥|排泥閥
產品型號：P4X
產品規格：DN50-300
產品材質：鑄鋼、鑄銅、鑄鐵、不銹鋼、球墨鑄鐵

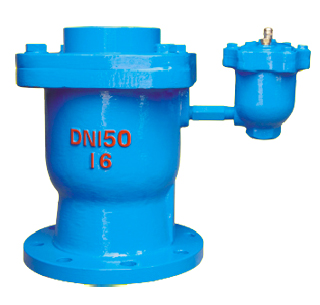

P4X復合式排氣閥介紹
P4X復合式排氣閥用于水泵出口及給水、排水管線中，具有自動排氣與自動補氣的功能，提高輸水管路的排送效率，降低排送成本。一旦管道內產生負壓，迅速導入外界空氣，保護管線免受壓破壞；并可迅速排出管道中的空氣。
P4X復合式排氣閥特點
1. 密封可靠，特殊密封設計；
2. 自動排氣與自動補氣，無須人去操作；
3. 具有三種功能：
（1）排出管道中的大量空氣；
（2）系統運行中的小量排氣；
（3）高速導入外界空氣；
4. 經久耐用。小浮球按固定軌跡運動，不會碰撞殼體；
5. 關閉力大，較其它排氣閥增加了配重—加大了關閉力；
6. 較其它種類的排氣閥的高度尺寸小，（其他排氣閥為閥蓋中央排氣）；
7. 不會有壓力水沖刷浮球，引起浮球的誤動關閉。
P4X復合式排氣閥技術參數
1. 公稱壓力：1.0Mpa；
2. 適用介質：清水、污水、原水；
3. 介質溫度：0-80℃
P4X復合式排氣閥主要外形連接尺寸
|
公稱 通徑 |
外形尺寸（mm） |
法蘭尺寸（mm） |
|||||
|
長度A |
寬度B/L |
高度H |
外徑D |
螺栓孔中心圓直徑 K |
法蘭厚 度 C |
螺栓孔 n-d |
|
|
DN50 |
250 |
130 |
260 |
165 |
125 |
19 |
4-19 |
|
DN80 |
315 |
170 |
340 |
200 |
160 |
19 |
8-19 |
|
DN100 |
413 |
|
334 |
220 |
180 |
19 |
8-19 |
|
DN150 |
580 |
|
520 |
285 |
240 |
19 |
8-23 |
|
DN200 |
668 |
|
640 |
340 |
295 |
22 |
8-23 |
|
DN250 |
770 |
|
780 |
395 |
350 |
22 |
12-23 |
|
DN300 |
850 |
|
920 |
445 |
400 |
24.5 |
12-23 |
