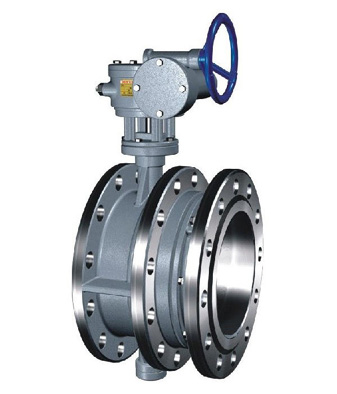

一、產品概述：
2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，海能為維修閥門安裝更換提供方便。
3、密封部位可調節更換，密封性能可靠。
三、主要技術參數：
|
公稱通經DN（mm)
|
50～2000
|
50～1600
|
||
|
公稱藥理PN（Mpa)
|
0.6
|
1.0
|
1.6
|
|
|
密封試驗(Mpa)
|
0.66
|
1.1
|
1.76
|
|
|
強度試驗(Mpa)
|
0.9
|
1.5
|
2.4
|
|
|
適用溫度
|
軟密封
|
X:-40℃～90℃;XF:-20℃～200℃
|
||
|
硬密封
|
碳鋼:-29℃～425℃ 不銹鋼-40℃～650℃
|
|||
|
適用介質
|
水、空氣、天然氣、油品及弱腐蝕性流體
|
|||
|
泄漏率
|
符合GB/T13927-92標準
|
|||
|
驅動方式
|
蝸輪傳動、電動、氣動、液動
|
|||
|
零件名稱
|
材料
|
|
閥體
|
WCB、QT450-10、不銹鋼
|
|
蝶板
|
WCB、QT450-10、不銹鋼
|
|
閥軸
|
2Cr13不銹鋼
|
|
密封圈
|
橡膠
|
|
填料
|
柔性石墨
|
|
制造標準
|
JB/T8527-97、GB/T 122387-89
|
|
法蘭標準
|
GB9113-2000、GB17241.6-1998
|
|
檢驗標準
|
GB/T 13927-92
|
六、DS342H/Y-6/10/16C伸縮蝶閥主要連接尺寸：
| 公稱通徑 DN | 外形尺寸(參考值) | 法蘭尺寸和螺栓孔尺寸(標準值) | ||||||||||||||||||
| H | H1 |
最大 長度 |
最小 長度 |
設計 長度 L |
A | B | O．6MPa | 1．OMPa | 1.6MPa | |||||||||||
| 毫米 | 英寸 | D | D1 | D2 | n．d | D | D1 | D2 | n．d | D | D1 | D2 | n-d | |||||||
| 50 | 2 | 80 | 309 | 169 | 142 | 150 | 180 | 200 | 140 | 110 | 88 | 4.14 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 21/2 | 95 | 337 | 186 | 159 | 170 | 180 | 200 | 160 | 130 | 108 | 4.14 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 |
| 80 | 3 | 98 | 347 | 194 | 167 | 180 | 180 | 200 | 190 | 150 | 124 | 4.18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 4 | 114 | 373 | 219 | 188 | 190 | 180 | 200 | 210 | 170 | 144 | 4.18 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 |
| 125 | 5 | 128 | 405 | 225 | 195 | 200 | 180 | 200 | 240 | 200 | 174 | 8.18 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 |
| 150 | 6 | 139 | 440 | 240 | 205 | 210 | 270 | 280 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 |
| 200 | 8 | 174 | 612 | 259 | 219 | 230 | 400 | 425 | 320 | 280 | 254 | 8-8 | 340 | 295 | 266 | 8-22 | 340 | 295 | 266 | 12-22 |
| 250 | 10 | 215 | 693 | 384 | 239 | 250 | 400 | 425 | 375 | 335 | 309 | 12-18 | 395 | 350 | 319 | 12-22 | 405 | 355 | 319 | 12-26 |
| 300 | 12 | 245 | 747 | 309 | 259 | 270 | 450 | 560 | 440 | 395 | 363 | 12-22 | 445 | 400 | 370 | 12-22 | 460 | 410 | 370 | 12.26 |
| 350 | 14 | 270 | 802 | 328 | 275 | 290 | 450 | 560 | 490 | 445 | 413 | 12-22 | 505 | 460 | 429 | 16-22 | 520 | 470 | 429 | 16-26 |
| 400 | 16 | 305 | 991 | 347 | 287 | 310 | 535 | 580 | 540 | 495 | 463 | 16-22 | 565 | 515 | 480 | 16-26 | 580 | 525 | 480 | 16-30 |
| 450 | 18 | 325 | 1037 | 378 | 318 | 330 | 535 | 580 | 595 | 550 | 518 | 16-22 | 615 | 565 | 530 | 20-26 | 640 | 585 | 548 | 20-30 |
| 500 | 20 | 360 | 1127 | 399 | 339 | 350 | 535 | 580 | 645 | 600 | 568 | 16-22 | 670 |
620 |
582 | 20-26 | 715 | 650 | 609 | 20-33 |
| 600 | 24 | 445 | 1377 | 430 | 362 | 390 | 570 | 660 | 755 | 705 | 667 | 20-26 | 780 | 725 | 682 | 20-30 | 840 | 770 | 720 | 20-36 |
| 700 | 28 | 505 | 1496 | 469 | 399 | 430 | 750 | 550 | 860 | 810 | 772 | 24-26 | 895 | 840 | 794 | 24-30 | 910 | 840 | 794 | 24-36 |
| 800 | 32 | 560 | 1584 | 529 | 454 | 470 | 750 | 550 | 975 | 920 | 878 | 24-30 | 1015 | 950 | 901 | 24-33 | 1025 | 950 | 901 | 24-39 |
| 900 | 36 | 630 | 1676 | 569 | 494 | 510 | 750 | 550 | 1075 | 1020 | 978 | 24-30 | 1115 | 1050 | 1001 | 28-33 | 1125 | 1050 | 1001 | 28-39 |
| 1000 | 40 | 680 | 1760 | 608 | 534 | 550 | 900 | 750 | 1175 | 1120 | 1078 | 28-30 | 1230 | 1160 | 1112 | 28-36 | 1255 | 1170 | 1112 | 28-42 |
| 1200 | 48 | 795 | 2018 | 720 | 614 | 630 | 1000 | 925 | 1405 | 1340 | 1295 | 32-33 | 1455 | 1380 | 1328 | 32-39 | 1485 | 1390 | 1328 | 32-48 |
| 1400 | 56 | 900 | 2363 | 747 | 665 | 710 | 1000 | 925 | 1620 | 1560 | 1510 | 36-36 | 1675 | 1590 | 1530 | 36-42 | 1685 | 1590 | 1530 | 36-48 |
| 1600 | 64 | 1100 | 2723 | 850 | 745 | 790 | 1000 | 925 | 1820 | 1760 | 1710 | 40-36 | 1915 | 1820 | 1750 | 40-48 | 1930 | 1820 | 1750 | 40-56 |
| 1800 | 72 | 1124 | 2844 | 920 | 820 | 870 | 1100 | 980 | 2045 | 1970 | 1718 | 44-39 | 2115 | 2020 | 1950 | 44-48 | 2130 | 2020 | 1950 | 44-56 |
| 2000 | 80 | 1292 | 3127 | 1010 | 900 | 950 | 1100 | 980 | 2265 | 2180 | 2125 | 48-42 | 2325 | 2230 | 2150 | 48-48 | 2345 | 2230 | 2150 | 48-62 |
七、伸縮蝶閥安裝使用注意事項
1、硬密封伸縮蝶閥在安裝前必須平放，切勿隨意磕碰。
2、伸縮蝶閥出廠時結構長度為小長度，安裝時，拉至安裝長度(即設計長度)。
3、當管道問長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮閥，以免損壞伸縮閥。
4、伸縮蝶閥可在任意位置安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出 (見下圖1)，支架的支承力按下列公式計算，運行時嚴禁將支架卸掉。
F>π/4三PS·DN·(kgf) 式中： PS-管道試驗壓力，DN-管道直徑
5、伸縮蝶閥不做溫度補償時，只做安裝更換、維修閥門方便用時，可用通螺栓限位，對稱夾緊伸縮蝶閥以防止伸縮管拉出(見下圖2)，損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力，按上公式進行計算，運行時限位螺栓晉嚴禁卸掉 (螺栓另配)
6、管道施工現場嚴禁隨意拆卸解體硬密封伸縮蝶閥。
7、硬密封伸縮蝶閥，加工精細，配合嚴密，請勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時，要求伸縮閥兩端管道必須同心，管道上的兩法蘭面要求平行。
8、法蘭固定螺栓應對稱緊固，請勿單邊強行緊固法蘭固定螺栓。
9、伸縮管安裝在閥門后。
