產品展示
減壓閥系列
基本信息：
|
品牌 |
安徽富日 |
材質 |
碳鋼 |
型號 |
Y43X |
|
連接形式 |
法蘭 |
適用介質 |
蒸汽 |
公稱通徑 |
15-500 |
|
結構形式 |
活塞式 |
壓力環境 |
低壓 |
工作溫度 |
低溫 |
|
標準 |
國標 |
流動方向 |
單向 |
驅動方式 |
手動 |
|
零部件及配件 |
閥體 |
形態 |
隔膜式 |
類型(通道位置) |
直通式 |

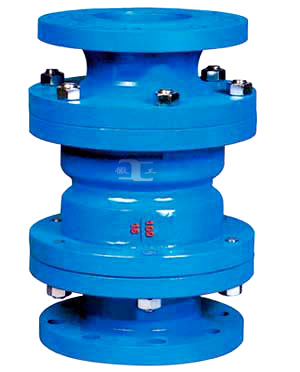

一、Y43X固定比例式減壓閥概述：
我公司生產的比例式減壓閥，外形美觀、質量可靠，比例準確，工作平穩，既減動壓也減靜壓。
該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。
我公司減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據用戶的要求設計特殊比例的減壓閥。
二、固定比例式減壓閥主要技術參數：
|
適用介質 |
水、氣體 |
|||
|
適用溫度 |
≤90℃ |
|||
|
壓力誤差 |
≤8％ |
|||
|
最小開啟壓力 |
2∶1 |
0.2MPa |
||
|
3∶1 |
0.3MPa |
|||
|
連接形式 |
法蘭、內螺紋 |
|||
|
主要零件材料 |
閥體 |
錫青銅 |
不銹鋼 |
鑄鐵 |
|
內件 |
錫青銅 |
不銹鋼 |
錫青銅或不銹鋼 |
|
三、固定比例式減壓閥主要外形尺寸（法蘭連接尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4213.5-84標準）
|
公稱通徑DN（mm） |
A |
D3 |
|
25 |
232 |
115/125 |
|
32 |
246 |
140/150 |
|
40 |
256 |
150/155 |
|
50 |
270 |
165/175 |
|
65 |
306 |
185/200 |
|
80 |
320 |
210/230 |
|
100 |
340 |
240/265 |
|
125 |
400 |
275/300 |
|
150 |
429 |
310/350 |
|
200 |
358 |
355/400 |
|
型號 |
公稱壓力 |
公稱通徑DN（mm） |
L |
|
YB43X-10T （B型） |
1.0 |
50 |
85 |
|
65 |
102 |
||
|
80 |
122 |
||
|
100 |
140 |
||
|
125 |
160 |
||
|
150 |
178 |
||
|
200 |
230 |
||
|
YB43X-16T （B型） |
1.6 |
50 |
85 |
|
65 |
102 |
||
|
80 |
122 |
||
|
100 |
140 |
||
|
125 |
160 |
||
|
150 |
178 |
||
|
200 |
230 |
|
公稱通徑DN（mm） |
尺寸（mm） |
||
|
C |
L |
D |
|
|
15 |
1/2" |
80 |
50 |
|
20 |
3/4" |
80 |
50 |
|
25 |
1" |
90 |
54 |
|
32 |
1 1/4" |
100 |
60 |
|
40 |
1 1/2" |
110 |
68 |
|
50 |
2" |
120 |
80 |
