產品展示
減壓閥系列

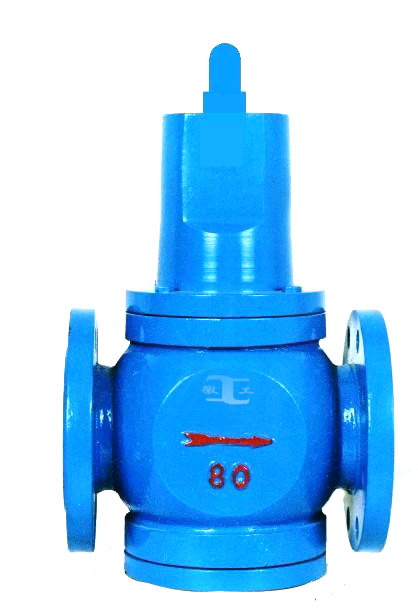

基本信息：
| 品牌 | 安徽富日 | 材質 | 鑄鐵 | 型號 | Y416 |
| 連接形式 | 法蘭 | 適用介質 | 水 | 公稱通徑 | 100 |
| 結構形式 | 活塞式 | 壓力環境 | 常壓 | 工作溫度 | 常溫 |
| 標準 | 國標 | 流動方向 | 單向 | 驅動方式 | 伺服 |
1、Y416可調式減壓閥可垂直或水平安裝，安裝中應注意減壓閥進水方向，不可顛倒。
2、減壓閥前應設計和安裝過濾器，以便保護減壓閥，延長使用壽命。安裝減壓閥之前心須對管路系統進行沖洗清理，以防止焊渣、氧化皮等臟物流入閥門，影響閥門正常工作。 3、減壓閥前應設截止閥，一般安裝在過濾器前，便于維修時切斷水源。為保證產品的正常維護和不間斷供水，應采用并聯安裝方式，此時減壓閥前后應設置截止閥。
4、減壓閥前后如設置壓力表，壓力表與減壓閥門進口或出口端應保持5DN以上距離。
5、減壓閥出水端可設置軟接頭，便于安裝維修。
6、減壓閥內部為精密組件，運輸及安裝過程中切不可用力摔打。減壓閥內部有橡膠材料，運輸、存放及安裝時均應遠離熾熱環境（如電器焊等），防止橡膠過早老化。
Y416可調式減壓閥主要技術參數和性能指標：
|
公稱壓力(Mpa) |
1 |
1.6 |
2.5 |
|
殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
3.75 |
|
密封試驗壓力(Mpa) |
1 |
1.6 |
2.5 |
|
最高進口壓力(Mpa) |
1 |
1.6 |
2.5 |
|
出口壓力范圍(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
|
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
||
|
流量特性偏差(Mpa)P2G |
GB12244-1989 |
||
|
滲漏量 |
0 |
||
|
工作溫度 |
0℃-80℃ |
||
|
殼體試驗不包括膜片、閥蓋 |
|||
|
殼體試驗不包括膜片、閥蓋。 |
|||
Y416可調式減壓閥主要零部件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 |
2Cr13 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
缸套 |
2Cr13/25(鍍硬鉻) |
|
活塞 |
2Cr13 |
|
O型圈 |
丁腈橡膠 |
|
密封圈 |
丁腈橡膠 |
|
膜片 |
夾織物丁腈橡膠 |
|
調節彈簧 |
60Si2Mn |
Y416可調式減壓閥流量系數(Cv)：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2 |
4 |
4 |
6 |
13 |
14 |
38 |
40 |
85 |
90 |
165 |
350 |
520 |
690 |
950 |
1400 |
Y416可調式減壓閥連接尺寸：
|
公稱通徑DN |
外 形 尺 寸 |
||
|
L |
H |
Hl |
|
|
15 |
160 |
265 |
100 |
|
20 |
160 |
265 |
100 |
|
25 |
180 |
285 |
110 |
|
32 |
200 |
285 |
110 |
|
40 |
220 |
320 |
120 |
|
50 |
250 |
320 |
120 |
|
65 |
280 |
335 |
140 |
|
80 |
310 |
425 |
165 |
|
100 |
350 |
445 |
185 |
|
125 |
400 |
590 |
225 |
|
150 |
450 |
625 |
260 |
|
200 |
500 |
680 |
280 |
|
250 |
650 |
855 |
335 |
|
300 |
800 |
935 |
385 |
|
350 |
850 |
1015 |
430 |
|
400 |
900 |
1095 |
455 |
|
450 |
900 |
1165 |
500 |
|
500 |
950 |
1205 |
525 |
