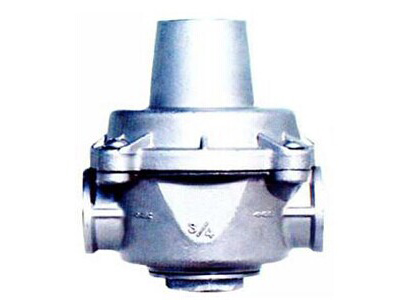

本系列減壓閥是直接作用式薄膜彈簧減壓閥，是在吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。
本產品適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。

■主要技術參數和性能指標:

公稱壓力(Mpa)	1.0	1.6
殼體試驗壓力(Mpa)*	1.5	2.4
密封試驗壓力(Mpa)	1.0	1.6
最高進口壓力(Mpa)	1.0	1.6
出口壓力范圍(Mpa)	0.05-0.55	0.05-0.8
壓力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)△P2G	GB12244-1989
滲漏量	0
工作溫度	0℃-80℃
*：殼體試驗不包括膜片、閥蓋。

■主要零件材料：

零件名稱	零件材料
閥體	銅合金
閥蓋	銅合金
閥瓣	銅合金
O型圈	丁腈橡膠
密封圈	丁腈橡膠
膜片	夾織物丁腈橡膠
調節彈簧	60Si2Mn
調節螺栓	2Cr13

■流量系數(Cv):

DN	15(1/2")	20(3/4")	25(1")	32(1-1/4")	40(1-1/2")	50(2")
Cv	1	2	3	5	8	14

■主要外形尺寸：

DN	G	L	H		H
DN	G	L	P2*≤0.55MPa	P2*≤0.8MPa	H
15(1/2")	G1/2"	65	75	90	35
20(3/4")	G3-4"	75	85	100	35
25(1")	G1"	90	3	115	46
32(1-1/4")	G1-1/4"	105	130	150	55
40(1-1/2")	G1-1/2"	120	155	175	65
50(2")	G2"	140	175	195	75
*：P2表示出口壓力

■安裝說明：

①為了操作和維護方便，該直接作用薄膜支管式減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與直接作用薄膜支管式減壓閥休上所示箭頭的方向一致。
③為了防止直接作用薄膜支管式減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。

■訂貨須知:

⑴直接作用薄膜支管式減壓閥產品型號與名稱 ⑵直接作用薄膜支管式減壓閥公稱通徑DN ⑶直接作用薄膜支管式減壓閥額定流量系數KV ⑷直接作用薄膜支管式減壓閥公稱壓力和壓差 ⑸直接作用薄膜支管式減壓閥閥體和閥內組件材料 ⑹直接作用薄膜支管式減壓閥流量特性 ⑺直接作用薄膜支管式減壓閥適用溫度 ⑻直接作用薄膜支管式減壓閥電源電壓和控制信號 ⑼直接作用薄膜支管式減壓閥是否帶附件
